فتح ملفات STEP وتحريرها عبر الإنترنت

باختصار: يمكنك فتح ملف STEP وتحريره مباشرة في متصفحك دون تثبيت برنامج CAD. مع cadmark ترفع الملف، وترى الثقوب والتجاويف وأنماط الثقوب المكتشفة بمعرّفات ثابتة مثل H3، وتغيّر الأبعاد مع المعاينة والتراجع، وتصدّر النتيجة بصيغة STEP أو STL أو رسم هندسي (PDF). يعمل cadmark على Windows وmacOS وLinux ويكلّف CHF 20 بدلًا من CHF 50 شهريًا (سعر تمهيدي) بعد تجربة مجانية لمدة 30 يومًا.

إفصاح: cadmark منتج من BEYWARE. حُدِّث في 14 أكتوبر 2026 بتصدير STL المفحوص لمثال تطبيق الويب.

ابدأ بملف STEP نموذجي

نزّل الدليل المصوّر بالإنجليزية (PDF من 6 صفحات، نحو 768 كيلوبايت). يعرض سير العمل اليدوي المفحوص على القطعة التجريبية البارامترية: أربعة ثقوب تركيب من 6.6 إلى 8 مم، والمعاينة، والتراجع/الإعادة، وتصدير STEP مع إعادة الاستيراد. الدليل مجاني أيضًا ولا يتطلب حسابًا.

نزّل القطعة النموذجية بصيغة STEP، نحو 149 كيلوبايت. التنزيل مجاني ولا يتطلب حسابًا. يمكنك فتحها في تطبيق CAD يدعم STEP. أما استخدام تطبيق ويب cadmark فيتطلب حسابًا واشتراكًا منفصلين في cadmark؛ ويلزم وجود بطاقة دفع لبدء أيام التجربة الثلاثين. تكاليف الذكاء الاصطناعي منفصلة.

تحتوي القطعة على تجويف ونتوء وأربعة ثقوب تركيب. أبعادها الكلية 120 × 84 × 32 مم، وثقوب التركيب الأربعة بقطر Ø 8 مم. إنها هندسة للتمرين. وتحتاج الملاءمة والمتانة وإعدادات الطباعة إلى فحوص منفصلة لأي استخدام فعلي.

بعد استيرادها في cadmark، افتح Part → Features لفحص العناصر المكتشفة. في اختبارنا ظهرت ثقوب التركيب باسم H3 إلى H6 بقطر Ø 8 مم، والتجويف باسم PK1 بعمق 11 مم. حدّد ميزة وقارن تظليلها على القطعة بالأبعاد المعروضة.

شاشة فعلية بعد إعادة استيراد STEP. تعرض هذه اللقطة التعرّف على الميزات والتحديد على القطعة النموذجية.

ما هو ملف STEP؟

STEP (بامتداد .step أو .stp) هو صيغة تبادل محايدة لنماذج CAD ثلاثية الأبعاد، موحَّدة قياسيًا بوصفها ISO 10303. يستخدمها المورّدون والعملاء والمصنّعون لتبادل القطع بين أنظمة CAD المختلفة. وبخلاف صيغ الشبكات مثل STL، يصف STEP الهندسة الدقيقة: تبقى الأسطوانات أسطوانات ويمكن قياس الأبعاد بدقة.

فتح ملف STEP في المتصفح: خطوة بخطوة

1. أنشئ حسابًا على beyware.com/konto وابدأ الاشتراك. أول 30 يومًا مجانية؛ وتُجرى أول عملية خصم بعدها (بيتا).
2. افتح cadmark في متصفحك – نسخة حديثة من Chrome أو Edge أو Firefox أو Safari. لا يُثبَّت شيء.
3. ارفع الملف. إلى جانب STEP، يفتح cadmark أيضًا IGES وBREP وSTL.
4. افحص القطعة. التقريب نحو المؤشر، والدوران حول النقطة التي تنقر عليها، ومكعب العرض والشبكة تساعدك، حتى مع المقاطع الطويلة.

التعرّف على الثقوب والميزات تلقائيًا

بعد الفتح، يتعرّف cadmark على ميزات التصميم النموذجية: ثقوب برأس مثقاب، تغويصات مخروطية وأسطوانية، شقوق، تجاويف، أخاديد، أضلاع تقوية وشطفات. وتُجمَّع صفوف الثقوب والشبكات ودوائر البراغي كأنماط وتُطابَق مع ثقوب الخلوص ومثاقب القلاووظ وفق ISO.

تحصل كل ميزة على معرّف ثابت مثل H3 أو PK1. والفائدة: عندما تتغيّر الأبعاد، يبقى H3 هو H3. تحتفظ التعليقات وأبعاد الفحص بهدفها، وتتحدث أنت والمساعد عن العنصر نفسه.

تغيير الأبعاد – مع المعاينة والتراجع

للقطعة المُنشأة بارامتريًا في cadmark، حرّر أبعادها الموجِّهة تحت Model tree → Parameters. أما هندسة STEP المستوردة فلا تحمل معاملات التصميم الأصلية: الهندسة والميزات المكتشفة متاحة، في حين لا تُستعاد الرسومات التخطيطية وخطوات البناء الأصلية باستيراد الملف. تحرّر العمليات المباشرة الهندسة، وتساعد أبعاد الفحص في التحقق من النتيجة. ويعتمد نجاح التغيير على القطعة والعملية.

تعرض المعاينة النتيجة قبل أن تطبّقها. وتأتي الأبعاد المعروضة من الهندسة الدقيقة للنواة الهندسية (OpenCascade عبر CadQuery). تحقّق من الميزة المستهدفة والبُعد والأسطح الأخرى قبل تطبيق التغيير.

مثال مفحوص: ثقوب التركيب من 6.6 إلى 8 مم

في 13 أكتوبر 2026 فحصنا هذا سير العمل في تطبيق الويب باستخدام نسخة مستقلة من القطعة التجريبية البارامترية:

1. في شجرة النموذج، غيّر Mounting hole diameter من 6.6 إلى 8 مم وأكّد الإدخال.
2. دوّر المعاينة وافحصها. بقيت الأبعاد الكلية 120 × 84 × 32 مم؛ وانخفض الحجم المعروض من 164646 إلى 163467.6 مم³.
3. اختر Apply change. أكّد التطبيق حفظ التغيير والتحقق من الهندسة.
4. استخدم Undo: عاد المعامل إلى 6.6 مم والحجم إلى 164646 مم³. وأعاد Redo تغيير 8 مم.
5. صدّر عبر File → STEP، ثم أعد فتح هذا الملف. أظهرت القطعة المستوردة الأبعاد الكلية نفسها وتعرّفت على ثقوب التركيب الأربعة بقطر Ø 8 مم.

المعاينة الفعلية للقطعة التجريبية البارامترية قبل الحفظ. استخدم هذا الاختبار أدوات التحكم اليدوية في CAD. يُثبت سير العمل تغيير معامل، والمعاينة، والتراجع/الإعادة، وتصدير STEP مع إعادة الاستيراد على هذه القطعة. والملف القابل للتنزيل أعلاه هو النتيجة المصدَّرة؛ يحتوي على الهندسة ولا يحمل معاملات التصميم الأصلية بعد الاستيراد.

نزّل النموذج بصيغة STL للمقطّع (Slicer)

نزّل القطعة النموذجية بصيغة STL، نحو 791 كيلوبايت. هذا التنزيل مجاني أيضًا ولا يحتاج إلى حساب. صُدِّر عبر File → STL for 3D printing في محرّر الويب الإنتاجي بتاريخ 14 أكتوبر 2026، من القطعة التجريبية 8 مم المعاد فتحها.

يخزّن STL شبكة مثلثات ولا يحمل معاملات CAD الأصلية. وليس للصيغة وحدة متأصلة: فسّر الإحداثيات بوصفها مليمترات عند الاستيراد وتحقّق من الحجم 120 × 84 × 32 مم في المقطّع لديك.

وجدت فحوصنا للملف 15,826 مثلثًا في مكوّن متصل واحد، بأبعاد كلية مطابقة، ودون حواف مفتوحة أو غير متعددة الطيات أو تعارضات في الاتجاه أو مثلثات منحلّة. قارنّا الإحداثيات المصدَّرة الدقيقة ولم نُصلح الشبكة.

مفحوص أيضًا: مسارات الأداة في المقطّع

في 14 أكتوبر 2026 عالجنا ملف STL نفسه دون تغيير باستخدام PrusaSlicer 2.9.6. تعرّف على قطعة مغلقة واحدة بأبعاد 120 × 84 × 32 مم وولّد بنجاح 160 طبقة غير فارغة من 0.2 إلى 32 مم.

استخدم ملف اختبار FDM العام طبقات بسماكة 0.2 مم، وفوهة 0.4 مم، وخيط طباعة 1.75 مم، وثلاثة محيطات، وحشوًا بنسبة 15 % على منصة 200 × 200 مم. كانت الدعامات معطَّلة؛ وكانت درجات الحرارة المهيَّأة 210 °م للفوهة و60 °م للمنصة. توثّق هذه الإعدادات الاختبار دون اتصال وليست توصية بطابعة أو مادة معينة.

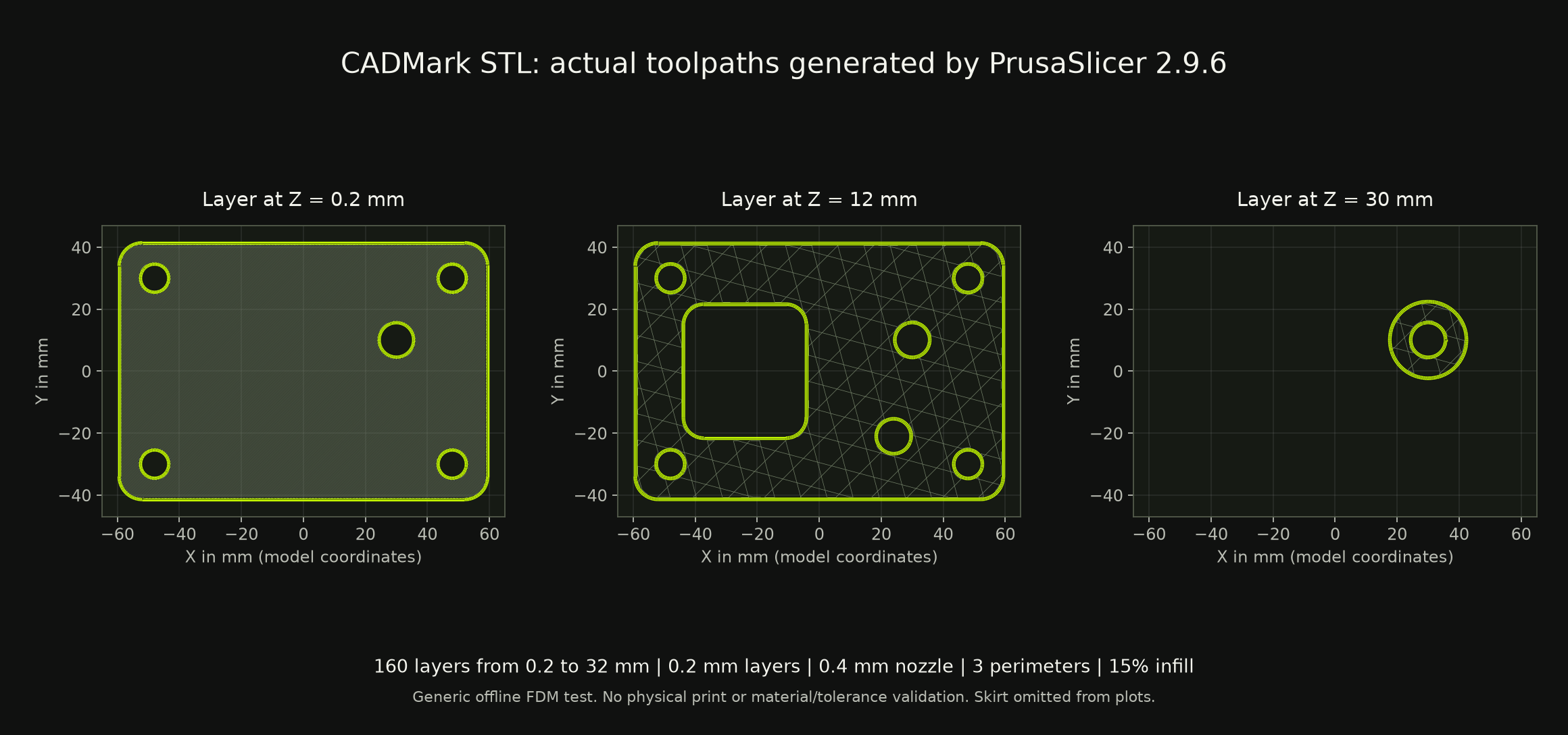

مسارات أداة مرسومة من كود G المولَّد، وليست صورة لقطعة مطبوعة. يُهمل الرسم الحافة الواقية (skirt). بيانات الاختبار وإعدادات الملف بصيغة JSON.

يُثبت هذا استيراد STL وتوليد مسارات الأداة لهذه القطعة بهذا الملف. تبقى الطباعة الفعلية والمادة والمتانة ودقة الأبعاد غير مُتحقَّق منها. تحقّق من الاتجاه والملاءمة والدعامات وإعدادات الطباعة بشكل منفصل لحالة استخدامك. ولا نقدّم كود G الخاص بالاختبار المحلي كملف جاهز للطباعة.

إنشاء رسم هندسي من ملف STEP

للورشة أو لعرض سعر، يصدّر cadmark رسمًا هندسيًا بصيغة PDF:

• المساقط الأمامية والعلوية والجانبية بطريقة الإسقاط الأولى مع الخطوط المخفية
• مسقط متساوي القياس (أيزومتري)
• الأبعاد الكلية وبيانات الثقوب
• جدول الثقوب وجدول البيانات

يختار cadmark المقياس وحجم الورقة بنفسه. ويمكنك أيضًا تصدير القطعة بصيغة STEP لأنظمة CAD الأخرى أو بصيغة STL، للطباعة ثلاثية الأبعاد مثلًا.

CAD في المتصفح مع مساعد ذكاء اصطناعي

إن شئت، صِف التغييرات بالكلمات وأشر إلى معرّفات مثل H3. يعمل المساعد عبر حسابك الخاص الذي تربطه داخل cadmark: اشتراكك في ChatGPT، أو اشتراكك في Claude (Pro/Max)، أو Ollama بخادمك الخاص أو Ollama Cloud. هذه التكلفة غير مشمولة في سعر cadmark. وتعمل جميع ميزات CAD أيضًا دون ذكاء اصطناعي.

أين تُخزَّن الملفات؟

تُخزَّن المشاريع والملفات المرفوعة على خادم BEYWARE في ألمانيا (netcup)، منفصلة لكل حساب. وعندما تستخدم المساعد، تذهب طلباتك وبيانات النموذج الضرورية فقط إلى المزوّد الذي اخترته: OpenAI أو Anthropic أو خادم Ollama الذي تحدّده. صدّر النسخ المهمة أيضًا بصيغة STEP.

لمن هو؟

cadmark للمصمّمين والمهندسين والصنّاع الذين يريدون فهم القطع البارامترية وتغييرها بسرعة أكبر، دون تثبيت CAD محلي. ويُستحسن استخدام شاشة حاسوب مكتبي أو محمول. تركّز مجموعة الميزات على المهام الموصوفة هنا؛ والتجربة المجانية لمدة 30 يومًا هي أفضل طريقة للتحقق ممّا إذا كانت تناسب سير عملك.

التكلفة

سعر تمهيدي CHF 20 بدلًا من CHF 50 شهريًا، 30 يومًا مجانًا، مع إمكانية الإلغاء أو الإيقاف المؤقت في أي شهر، وتصدير جميع بياناتك في أي وقت. تُحفَظ بطاقة عبر Stripe عند البدء؛ وتُجرى أول عملية خصم بعد فترة التجربة. جميع التفاصيل على صفحة منتج cadmark.

خطوتك الأولى القابلة للتحقق

افتح النموذج، حدّد H3 وتحقّق من Ø 8 مم. ثم جرّب ملف قطعة منفردة خاصًا بك يصلح للرفع. اقرأ كيف يعمل cadmark للتعرّف على اكتشاف الميزات والمساعد والمعاينات، أو ابدأ أيام التجربة الثلاثين.
